Скребковая цепь 2135833 в асфальтоукладчике: как оценить износ до аварийной остановки
Опубликовано: 17.08.2026
Асфальтоукладчик работает по принципу непрерывного процесса. Любая незапланированная остановка машины означает не просто простой техники, а остывание горячей смеси в бункере и на шнековой камере, образование холодных стыков на покрытии и риск брака на объекте. Конвейерная система, подающая асфальтобетон от приемного бункера к распределительным шнекам, испытывает колоссальные абразивные нагрузки. Скребковая цепь 2135833 выступает главным тяговым элементом этого узла. Обрыв или критическое проскальзывание цепи прямо на объекте — авария с предсказуемо высокими убытками. Ожидание, пока деталь заявит о себе громким хлопком или остановкой гидросистемы, лишено инженерного смысла. Износ поддается расчету и контролю задолго до того, как машина встанет.
Специфика работы и физика деградации цепи

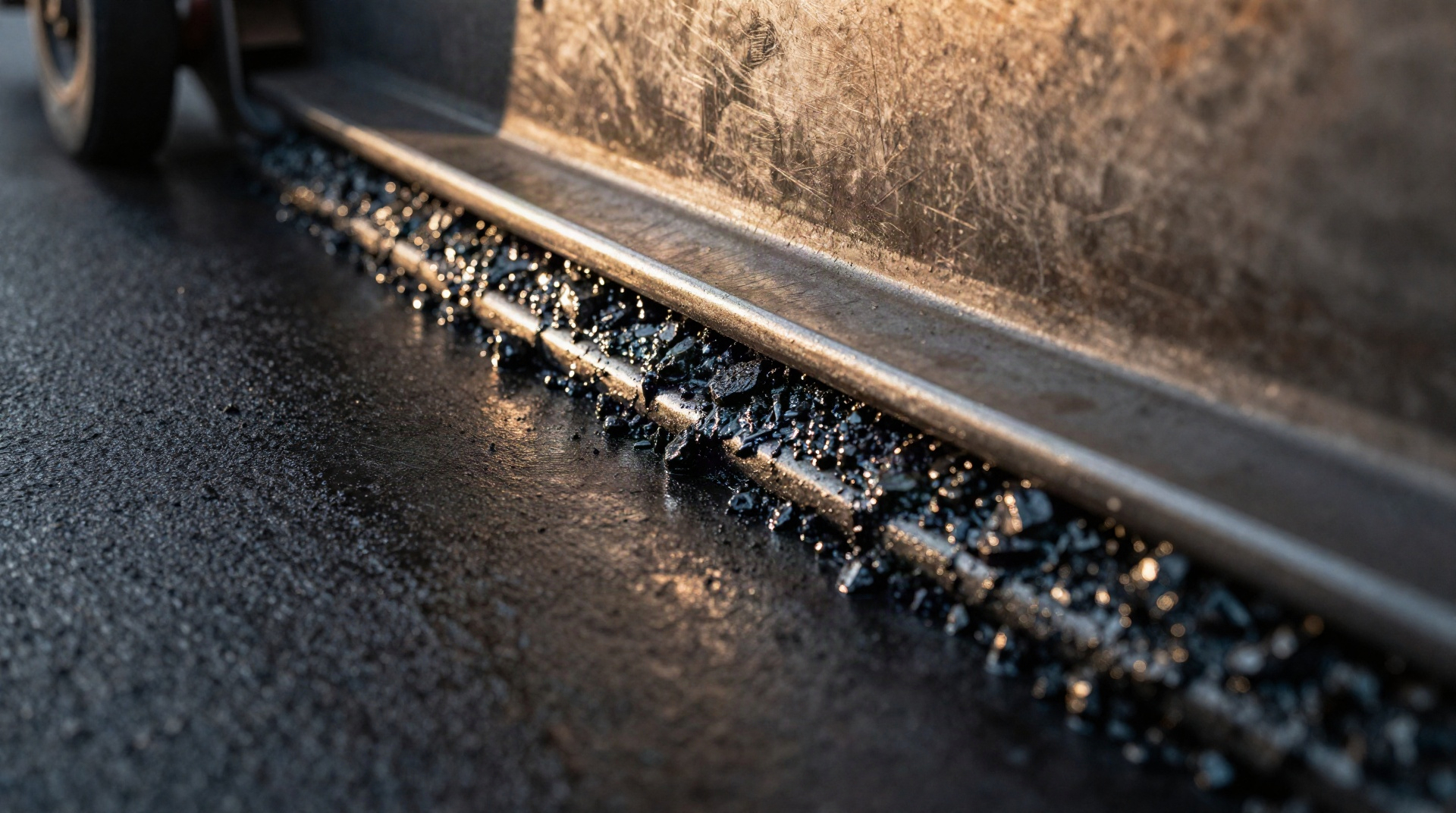

Скребковая цепь перемещает стальной скребок, который срезает и толкает вязкую, горячую и крайне абразивную асфальтобетонную смесь. Асфальтобетон содержит песок, щебень и минеральный порошок. В комбинации с битумом эта смесь работает как мощное шлифовальное пастообразное вещество, которое неизбежно проникает в зазоры между валиками и втулками шарниров цепи.
Процесс износа не одномоментный. Он складывается из трех физических механизмов:
- Абразивный износ шарниров. Частицы смеси стачивают поверхности валика и втулки, увеличивая зазор между ними.
- Усталостное разрушение пластин. Циклические нагрузки при огибании звездочек приводят к появлению микротрещин в металле боковых пластин.
- Разрушение соединений. Выработка в местах крепления скребков к цепи приводит к люфту и перекосу скребков.
Главный и наиболее коварный индикатор состояния тягового органа — удлинение цепи. Оно происходит не из-за растяжения металла, а именно из-за выработки в шарнирах. По мере стачивания валиков и втулок шаг цепи увеличивается. Деталь становится физически длиннее, но её несущая способность стремительно падает, поскольку рабочая площадь контакта в шарнирах уменьшается. Если износ уже привёл к остановке машины, дополнительно пригодится разбор по диагностике остановившегося асфальтоукладчика.
Визуальные и акустические маркеры приближения аварии
Дождаться разборки конвейера на плановом ТО удается не всегда. Состояние цепи 2135833 можно оценить по ряду внешних признаков, которые проявляются в рабочем режиме машины. Игнорирование этих сигналов — прямая дорога к обрыву.
Неравномерное движение конвейера
Если при работе гидропривода конвейера наблюдаются рывки, заедания или периодические провалы скорости тягового органа, это следствие нарушения шага. Изношенная цепь с переменным шагом не может плавно входить в зацепление с ведущей звездочкой. Звенья набегают на зубья, происходит микро-проскальзывание, которое ощущается как вибрация или толчки.
Акустические изменения
Исправная цепь работает с ровным низким гулом. По мере износа шарниров появляется характерный металлический скрежет и стук в зоне ведущей звездочки. Это звук перескока звеньев через изношенные зубья или звук чрезмерно натянутой, потерявшей эластичность цепи.
Металлическая стружка в зоне привода
Наличие блестящей металлической пыли или мелкой стружки на корпусе конвейера, вокруг ведущего вала и на дне бункера — прямое свидетельство активного истирания валиков и втулок. Цепь буквально стирается в порошок.
Инструментальный контроль: как измерить реальный износ
Визуальная оценка дает лишь качественное понимание проблемы. Для принятия решения о замене нужны цифры. Самый надежный метод — измерение фактического шага цепи. Для этого не требуется демонтировать весь конвейер.
Методика измерения удлинения

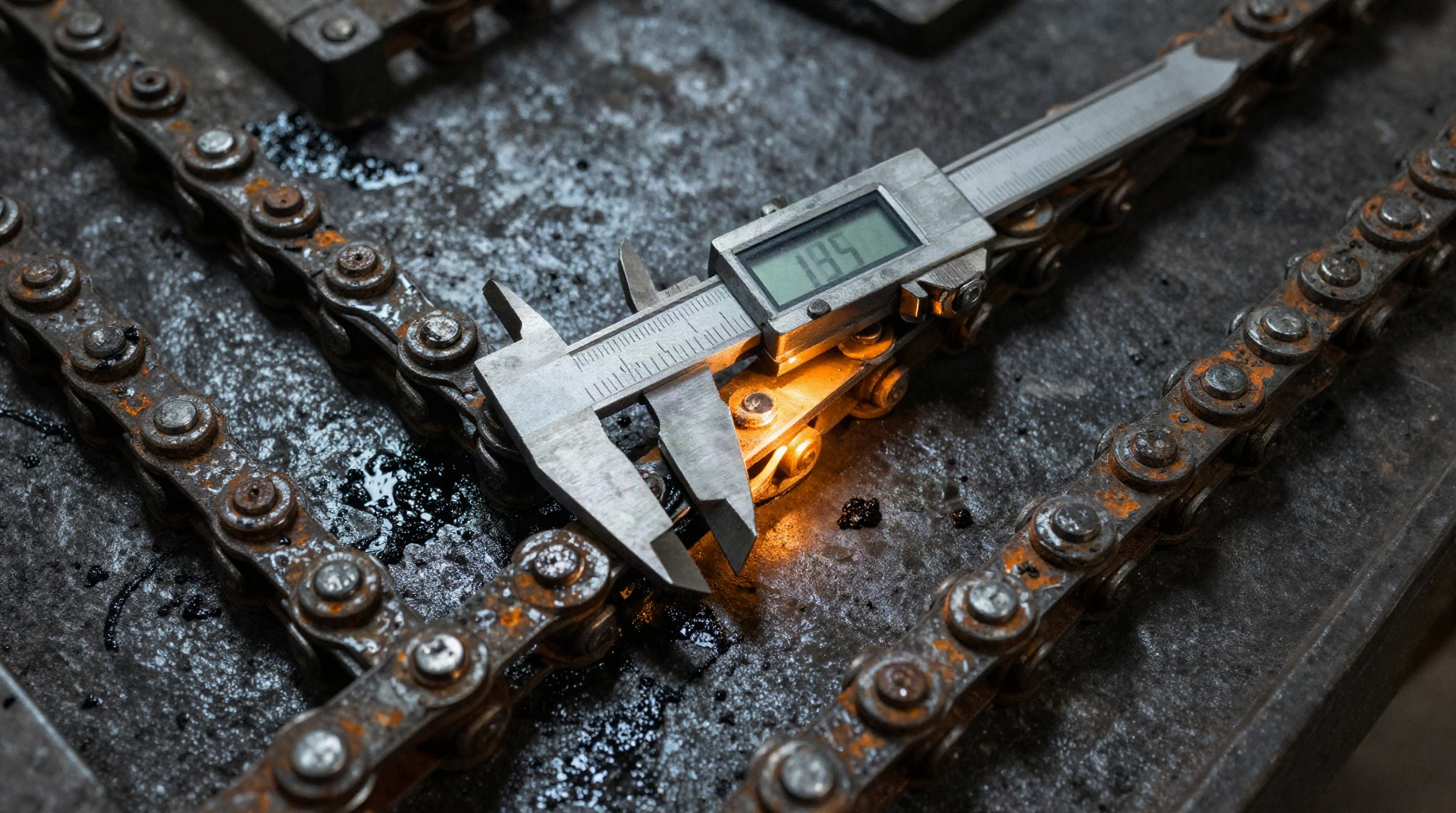

Измерение производится на натянутой ветви цепи (верхней, рабочей стороне). Необходимо очистить участок от налипшего асфальта. Штангенциркулем или рулеткой измеряется расстояние между центрами шарниров. Для повышения точности измеряют не один шаг, а участок из 10 звеньев (расстояние от центра первого до центра одиннадцатого валика).
Формула оценки износа:
(Фактическая длина 10 звеньев − Номинальная длина 10 звеньев) / Номинальная длина 10 звеньев × 100% = Процент удлинения
Дальнейшая эксплуатация при таком износе ведет к ускоренному разрушению профиля зубьев звездочки и критическому росту вероятности обрыва под нагрузкой.
Ограничения и миф о компенсации натяжителем

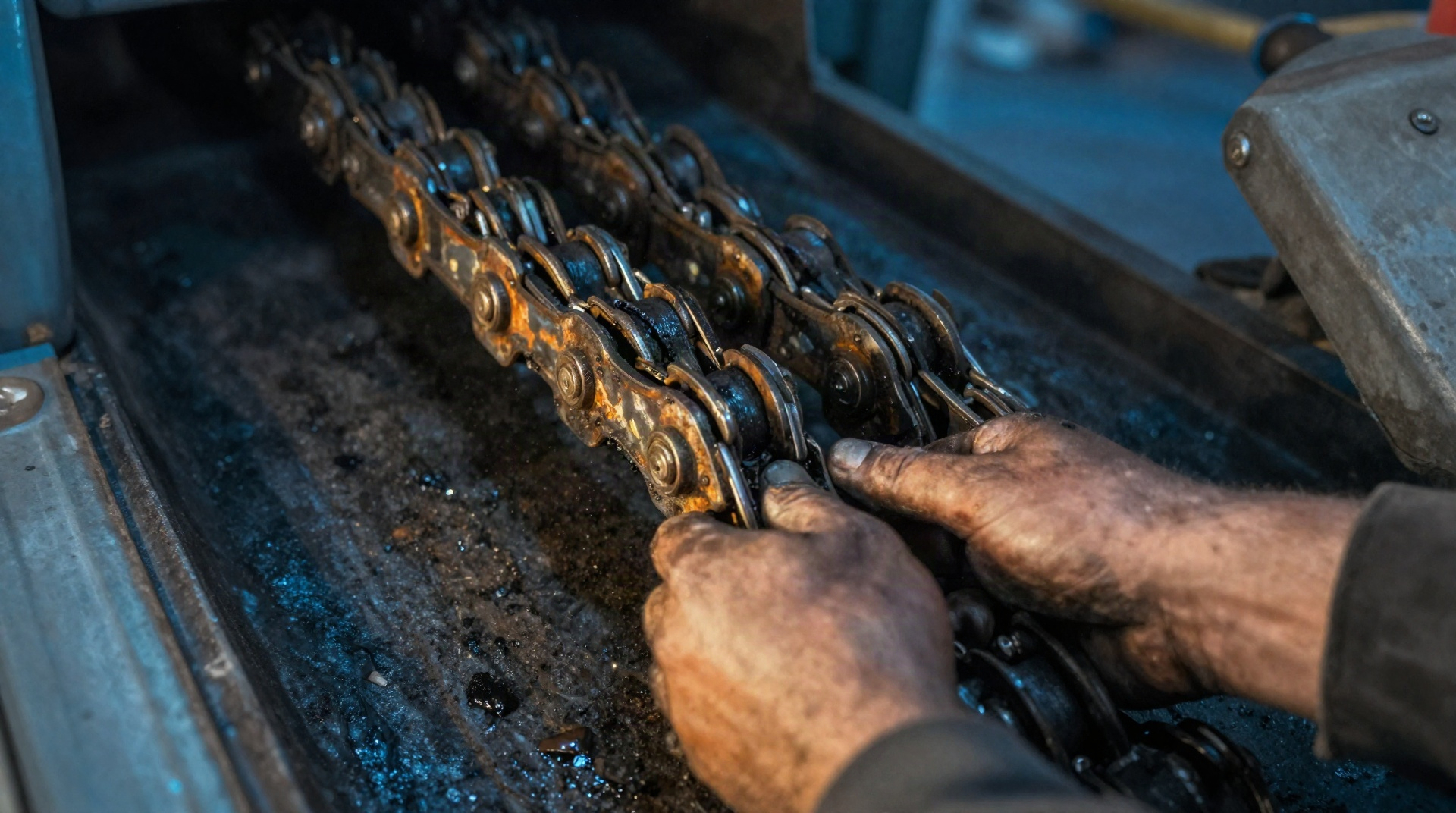

Распространенная и опасная ошибка механиков при обнаружении провисания холостой ветви — попытка максимально вытянуть натяжное устройство, чтобы «выбрать» слабину. У скребкового конвейера асфальтоукладчика натяжитель выполняет функцию компенсации температурных расширений и первичной вытяжки. Он не способен вернуть в норму шаг, нарушенный абразивным износом шарниров.
Чрезмерная подтяжка изношенной цепи приводит к каскаду проблем:
- Линейное давление на подшипники ведущего и ведомого валов возрастает кратно, приводя к их перегреву и разрушению.
- Цепь с увеличенным шагом начинает врезаться в направляющие шины (полозья), ускоряя их износ и деформируя геометрию конвейера.
- Гидросистема конвейера работает на завышенном давлении, чтобы протянуть перетянутую цепь, что сокращает ресурс гидронасоса.
Это не сигнал к подтяжке, это сигнал к закупке запчасти.
Качество запчасти: как не заложить дефект заранее
Когда износ цепи 2135833 подтвержден измерениями, наступает этап выбора замены. Качество детали определяет, пройдет ли конвейер сезон или потребует разборки через месяц. Разница между экземплярами часто кроется в металлургии и термообработке.
Твердость и структура шарниров
Валики и втулки работают в условиях граничного трения. Они должны иметь высокую поверхностную твердость (обычно в диапазоне HRC 50–60) при сохранении вязкой сердцевины. Если деталь перекалена (хрупкая), шарнир лопнет при пиковом пусковом моменте или при попадании крупного камня под скребок. Если недокалена — сотрется за сотни часов вместо тысяч. Качественная цепь имеет шарниры с четко выраженным цементированным слоем.
Геометрия и шаг
Некачественные цепи часто страдают разбросом шага звеньев. Проверить это можно до установки скребков, прокрутив цепь на звездочке вручную. Если звенья садятся на зубья с усилием, неравномерно или со стуком, шаг не выдержан. Установка такой детали приведет к тому, что она «объест» зубья звездочки за несколько десятков моточасов.
Крепление скребков
Оценке подлежит не только тяговый орган, но и качество соединения скребков с цепью. Сварные швы или пальцы крепления не должны иметь трещин, непроваров и следов перекоса. Слабое крепление приведет к тому, что скребок начнет вилять в процессе движения, цепляясь за боковые стенки бункера и создавая дополнительные нагрузки на шарниры.
Допуски: когда цепь еще работает, а когда — нет
Существует предел рентабельности эксплуатации. Принятие решения о замене должно опираться на комплексную оценку параметров.
| Параметр | Допустимое состояние | Критическое состояние (замена неизбежна) |
|---|---|---|
| Удлинение шага | Сверить по документации | Сверить по документации |
| Толщина скребка (износ кромки) | Сверить по документации конкретного исполнения | Сверить по документации конкретного исполнения |
| Ход натяжного устройства | Сверить по документации | Натяжитель на максимуме, компенсация невозможна |
| Состояние валиков (визуально) | Равномерный блеск, отсутствие задиров | Овализация, глубокие риски, выкрашивание металла |
При достижении критических значений по любому из параметров дальнейшая работа становится экономически нецелесообразной. Риск обрыва и последствий в виде остывшего асфальта в бункере перевешивает любую экономию от отсрочки ремонта на пару смен.
Уместность частичного ремонта: почему цепь меняют в паре со звездочкой
Установка новой цепи 2135833 на изношенные звездочки — практика, которая сводит на нет качество новой детали. В процессе работы звездочка адаптируется под увеличенный шаг старой цепи: профиль зуба изнашивается по специфической кривой. Новая цепь с номинальным шагом вступает в геометрический конфликт с этим профилем. Зубья воспринимают нагрузку не по всей рабочей поверхности, а в точке или на кромке. Результат предсказуем: ускоренный износ обеих деталей, шум и высокий риск перескока цепи на звездочке при пуске под нагрузкой.
Правильное инженерное решение — замена цепи и обеих звездочек (ведущей и ведомой) комплектом. Только так обеспечивается правильное зацепление и расчетный ресурс узла.
Алгоритм действий при выявлении предельного износа
Точный предел зависит от исполнения и должен подтверждаться технической документацией.
- Планирование остановки. Не дожидаться обрыва. Назначить замену на межсменную паузу или перерыв между объектами.
- Комплектация ЗИП. Заказать цепь 2135833, ведущую и ведомую звездочки, при необходимости — направляющие полозья и крепеж.
- Демонтаж. Ослабить натяжное устройство. Расшплинтовать и выбить соединительный валик. Вытащить цепь со скребками.
- Ревизия посадочных мест. Очистить валы и проверить шпоночные соединения. Износ шпоночного паза вала — частый спутник сильно натянутой цепи.
- Сборка и регулировка. Установить новые звездочки и цепь. Это оставит пространство для приработки и температурных расширений.
Прогнозирование ресурса скребковой цепи — вопрос дисциплины и понимания механики процесса. Регулярный инструментальный контроль шага, контроль состояния натяжителя и акустический мониторинг позволяют исключить внезапные остановки. Ремонт асфальтоукладчика на объекте всегда дороже и дольше планового обслуживания на базе. Оценка качества запчасти при закупке и правильная комплектация при монтаже снижают риск внеплановых остановок конвейера.
